使用目的
I-V 400は、太陽電池パネルの性能試験を行う為の、電流－電圧出力特性を測定するI-Vカーブトレーサーです。
太陽電池が設置された現場や工場での検査用として手軽に持ち運びが出来るように、僅か1.2kgのハンディタイプです。
大きなLCDディスプレーはコントロールキーで測定メニューの選択や測定結果を表示し、メモリーには200個以上の測定データを保存することが出来ます。
更に、測定する太陽電池の性能データを予め登録することで、測定データのOK-NGの合否判定を行うことが可能です。
|
|
- 片手で持てる小型軽量設計は測定現場を選びません。
- MAX1,000V/10Aのワイドな測定レンジ、しかも高精度測定（±1％）。
- 太陽電池の基本性能をデータベースに登録し、測定データと自動合否判定が可。
- I-Vカーブや各測定データは大型LCDに見やすく表示。
- I-Vカーブ測定に重要な役割をする直列抵抗RSが測定可能。
- ソーラーセンサーとキャリングケースは標準品（温度センサーはオプション）。
- CEマーク付き安全設計。
|

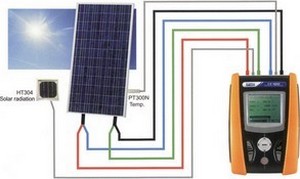

| < 測定イメージ > |
 |
|
| DC電圧 |
| |
測定範囲 |
分解能 |
精度 |
| DC電圧 |
5 ～ 999.9V |
0.1V |
±1%rdg+2dgt |
| DC電流 |
0.10 ～ 10.00A |
0.01A |
±1%rdg+2dgt |
| 電力 |
50 ～ 9.999kw |
1kw |
±1%rdg+6dgt |
| 日射強度 |
1.0 ～ 100.0mV |
0.1mV |
±1%rdg+5dgt |
| 温度 |
-20 ～ 100℃ |
0.1℃ |
±0.5%rdg+5dgt |
|
| 主 な 仕 様 |
| ディスプレイ |
バックライト付きLCD 128×128pxl |
| 電源 |
1.5V単3アルカリ電池6本
オートパワーOFF付き |
| データ記録メモリー |
256KB 200データ以上 |
| PCインターフェース |
光学式USB |
| 本体寸法 |
165W × 235D × 75H mm |
| 重量 |
1.2Kg |
| 使用環境 |
使用温度：0℃ ～ 40℃
保管温度：-10℃ ～ 60℃
湿度 < 80% HR |
| 標準付属品 |
測定プローブ（黒・青・赤・緑各1本） 鰐口クリップ付 |
| MCコネクター 2本 |
| ソーラーセンサーHT304 角度調整アングル付き |
| PCコントロールソフトウェアCD-ROM |
光学式RS-232Cケーブル |
| ソフトキャリングケーブ |
| 製造元 |
イタリア |
|
| オプション |
| MCコネクター用測定アダプター |
KITPVMC4 |
| 温度測定プローブ |
PT300N |
| ハードキャリングケース |
VA400 |
|
|
|
